在现代数据中心和网络机房中，光纤通信系统的稳定运行离不开规范、高效的配线管理。光纤终端盒、1U抽拉式终端盒、19英寸机架式配线架以及配线架等设备，共同构成了光纤布线系统的核心节点。本文将深入解析这些设备的特性、优势及其在光网络中的重要作用。

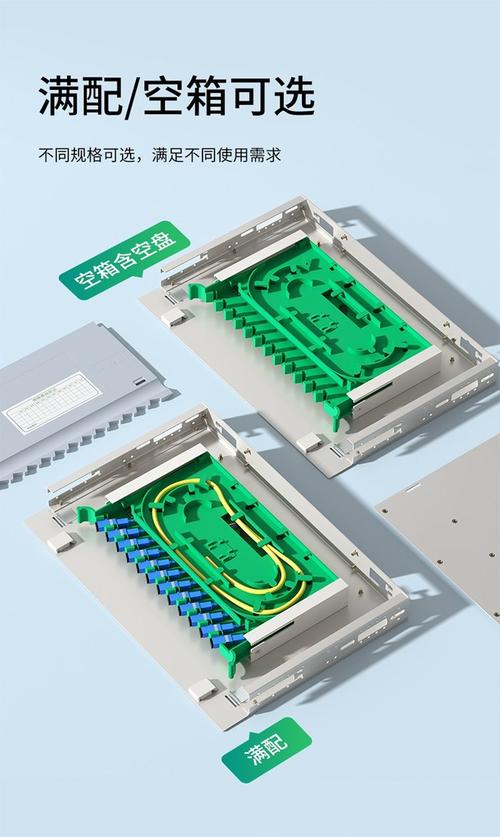

一、光纤终端盒：光纤线路的终端保护
光纤终端盒是一种用于保护光纤熔接点、实现光纤与尾纤或跳线连接的设备。它通常具备以下功能：
- 熔接与配线：提供光纤熔接盘，用于光纤的熔接和存储，同时支持适配器安装，方便跳线连接。
- 机械保护：外壳采用金属或塑料材质，具有抗压、防尘、防潮性能，确保光纤在恶劣环境下安全工作。
- 冗余盘绕：内部设有盘纤环，保证光纤弯曲半径大于最小要求，避免附加损耗。
光纤终端盒适用于光缆终端、光配线架、光分路器等场景，是光网络中不可或缺的基础设备。

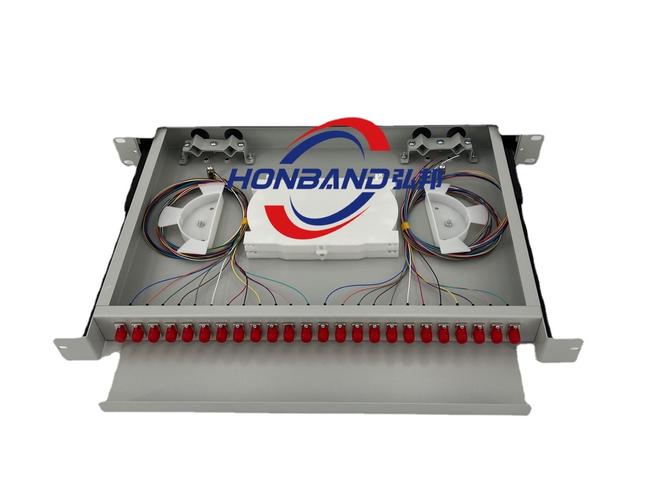

二、1U抽拉式终端盒：便捷维护的集约化设计
1U抽拉式终端盒是光纤终端盒的一种升级形式，专为19英寸机架安装设计。其核心特点是采用抽拉式结构，主要优势包括：
- 节省空间：标准1U高度（约44.45mm），可密集安装在机柜中，适合高密度光纤配线环境。
- 灵活操作：抽拉设计使维护人员无需拆卸整个盒体即可进行熔接、跳线更换或清洁，大幅提升运维效率。
- 模块化配置：可根据需求选配SC、LC、FC、ST等接口类型，支持多芯光纤（如12芯、24芯、48芯）。
- 清晰走线：前后端均可进出光纤，配合理线环实现有序布线，避免缠绕。
1U抽拉式终端盒广泛应用于数据中心主干光缆的终端与分配，是高密度光配线系统的理想选择。
三、19英寸机架式配线架：标准化的布线平台
19英寸机架式配线架是全球通用的机架标准（宽度482.6mm）下的一种光纤配线设备。它的主要作用是为光纤跳线提供集中的连接、管理和调度界面。主要特点有：
- 标准安装：兼容所有19英寸机柜，安装孔位符合IEC 60297标准。
- 高密度端口：可安装多个光纤适配器面板，实现几十至上百芯的光纤连接。
- 配线管理：通常附带水平理线架或垂直理线环，确保跳线整齐，便于追踪链路。
- 可扩展性：支持模块化升级，例如增加熔接模块或分光模块。
机架式配线架与1U抽拉式终端盒常配合使用，前者负责灵活跳接，后者负责固定熔接，共同构成完整的光纤配线子系统。
四、配线架：广义的线缆管理智者
“配线架”是一个更广泛的概念，涵盖铜缆配线架和光纤配线架。在光网络中，配线架通常指光纤配线架（ODF），它不仅是终端盒和机架式配线架的统称，更强调对光纤线路的调度、测试和调度功能。一个高品质的配线架应具备：
- 端口标识：清晰的编号系统，便于快速定位。
- 可靠连接：适配器与接头精准对中，保证低插入损耗。
- 环境适应：宽温工作、抗腐蚀，满足不同机房条件。
- 理线附件：配备理线盘、扎带等，实现美观布线。
配线架的性能直接关系到光信号的传输质量，因此在选型时需关注插入损耗、回波损耗及互换性等指标。
五、如何选择适合的光纤管理设备？
- 评估需求：根据光纤芯数、接口类型、安装空间选择。例如高密度机房首选1U抽拉式终端盒。
- 关注标准：确保符合19英寸机架标准，适配现有设备。
- 操作便利性：抽拉式设计比固定式更利于维护，但成本稍高。
- 品牌与质保：选择耐用的材料和成熟工艺，保障长期稳定性。
###
光纤终端盒、1U抽拉式终端盒、19英寸机架式配线架以及配线架，各有侧重又相互补充。合理配置这些设备，不仅能提升光纤网络的安全性、可靠性，还能显著降低运维成本。对于数据中心和通信机房而言，构建标准、灵活的光纤配线系统，是迎接未来带宽升级挑战的关键一步。
