在智能化弱电工程领域，网络综合布线是支撑信息传输的物理骨架，而配线架作为其中的核心连接枢纽，其规范安装与设计直接关系到整个系统的稳定性、可管理性与未来扩展性。特别是在安防监控等对实时性与可靠性要求极高的系统中，这一环节更是至关重要。本文将围绕南昌地区的智能化弱电工程实践，深入探讨配线架安装与网络综合布线的设计要点与施工规范。
一、配线架：网络系统的“交通枢纽”

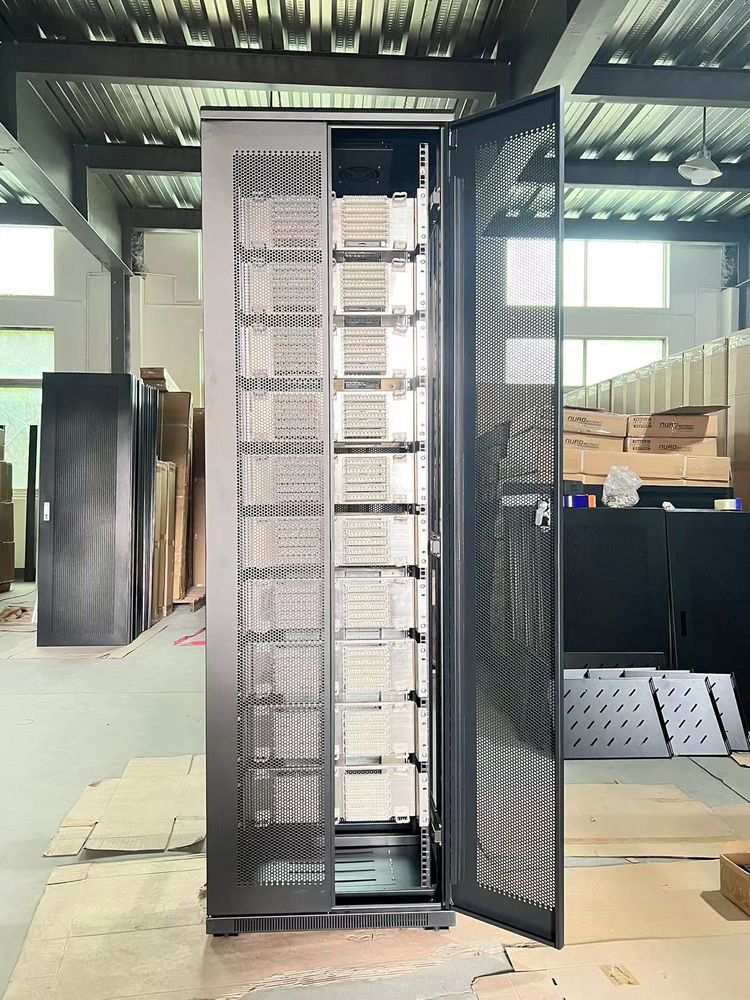

配线架，通常指网络配线架或光纤配线架，是用于终结和管理水平布线子系统与垂直主干子系统线缆的核心设备。它将来自各个信息点的杂乱线缆进行有序整理、标识并固定连接至交换机等网络设备。
核心作用：
1. 集中管理： 提供标准的端口（如RJ45端口），将所有分散的线缆集中端接，实现整洁、规范的机房或配线间环境。
2. 灵活配置： 通过跳线连接配线架端口与交换机端口，可以快速、灵活地改变网络连接关系，而无需直接触碰墙体或天花板内的永久链路。
3. 故障排查： 清晰的标签与有序的布局，极大简化了线路测试、故障定位和维护工作。
4. 系统保护： 为昂贵的核心网络设备（交换机、路由器）提供了一层物理缓冲，避免频繁插拔直接损坏设备端口。
在安防监控系统中，网络配线架同样用于连接网络摄像机（IPC）的网线，其稳定性和规范性是视频信号流畅传输的基础。
二、网络综合布线系统设计原则
一个优秀的综合布线系统设计，尤其是服务于安防监控、门禁、网络等弱电系统的，应遵循以下原则：
- 标准化与开放性： 严格遵循国家（如GB 50311）和国际（如ISO/IEC 11801、TIA/EIA-568）布线标准，采用统一的线缆、连接器件和设计方法，确保系统兼容不同厂商设备，并为未来技术升级预留空间。
- 模块化与结构化： 系统应采用星型拓扑结构，分为工作区子系统、水平子系统、管理间子系统、垂直干线子系统、设备间子系统及建筑群子系统。配线架主要部署在管理间子系统和设备间子系统。这种结构清晰，便于分块施工、测试与管理。
- 可靠性： 选择符合标准的优质线缆（如超五类、六类、超六类非屏蔽或屏蔽双绞线）和接插件。对于监控系统主干或重要链路，可考虑光纤布线以提升带宽和抗干扰能力。
- 可扩展性： 信息点数量和端口密度应预留足够的冗余（通常建议预留10%-20%），配线机柜的空间和配线架的安装位置也应考虑未来扩容需求。
- 可管理性： 从设计之初就规划完善的标签系统，对每一根线缆、每一个配线架端口、每一个信息点进行唯一、清晰的标识，并建立对应的文档。
三、南昌地区施工实践与注意事项
结合南昌地区的气候环境（夏季炎热潮湿，冬季湿冷）和建筑特点，在施工设计中需特别注意：
- 环境控制： 配线间和设备间应保持良好的温湿度控制与通风，避免因潮湿导致线缆和接插件氧化、霉变，影响电气性能。机柜内可考虑安装小型温控风扇。
- 防雷接地： 南昌属雷电活动较多地区，综合布线系统的屏蔽层、机柜、配线架必须进行等电位连接并有效接地，尤其在建筑入口处，需安装信号浪涌保护器（SPD），以保护安防监控等敏感设备。
- 线缆选型与敷设：
- 水平布线： 室内通常采用非屏蔽双绞线（UTP），若环境存在较强电磁干扰（如靠近大型电机、变电站），或对传输安全有特殊要求，可采用屏蔽双绞线（F/UTP, S/FTP）并确保全程屏蔽层连通接地。
- 垂直主干： 根据传输距离和带宽需求，优先选择多模或单模光缆，其带宽高、传输距离远、完全不受电磁干扰。
- 安防监控专用： 为网络摄像机供电的PoE线缆，应选择导体直径更粗（如23AWG）的优质网线，以减少供电损耗，确保远端摄像机稳定工作。

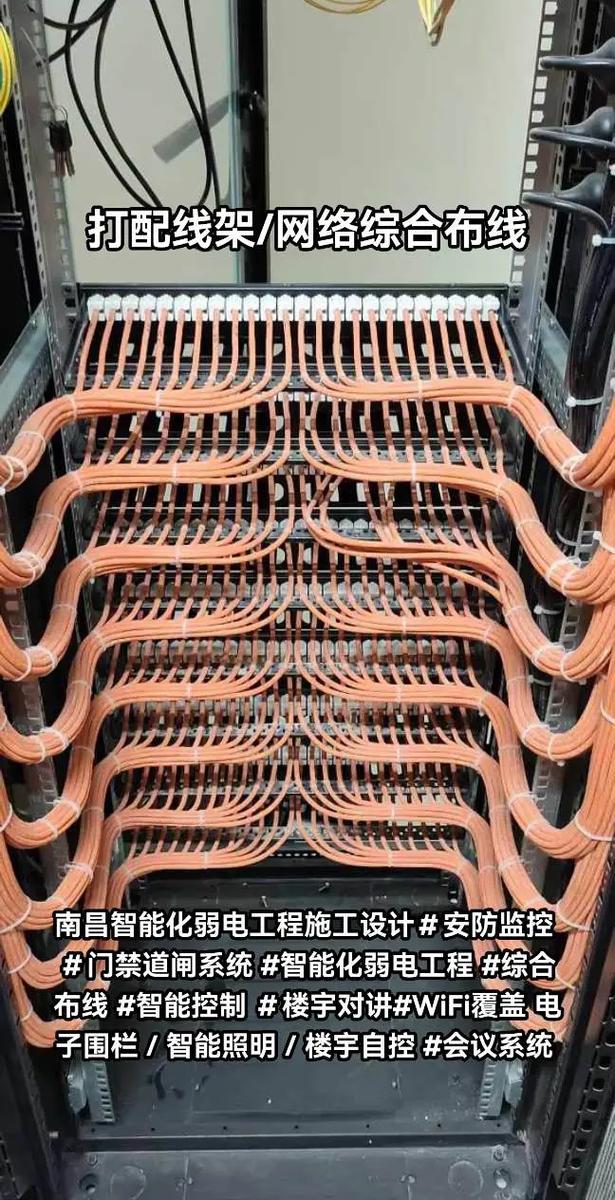

- 配线架安装工艺：
- 端接规范： 必须使用专业的打线工具（110型打线刀或模块式配线架的压接工具），严格按照色标（T568A或T568B，一个工程内必须统一）进行端接，确保线对绞距解开部分不超过13mm，以保持最佳的传输性能。
- 理线美观： 采用理线器、尼龙扎带等工具，将机柜内跳线和设备缆线捆扎整齐，做到横平竖直，不仅美观，更利于散热和后期维护。
- 标签清晰： 采用耐用、不易脱落的标签，标明配线架编号、端口号、对应的房间号和信息点编号。安防监控点还应标注摄像机编号或位置。
- 测试与验收： 施工完成后，必须使用专业的电缆认证测试仪（如Fluke DSX系列）对每一条链路进行测试，出具测试报告。测试参数需包括接线图、长度、衰减、近端串扰（NEXT）、回波损耗（RL）等，确保全部符合设计标准要求。
###
在南昌推进智慧城市、智慧园区、智慧楼宇建设的背景下，智能化弱电工程是重要的基础设施。其中，网络综合布线是“血脉”，而配线架的规范施工则是确保“血脉”畅通无阻的“关键阀门”。唯有从设计源头把控标准，在施工环节精益求精，特别是在安防监控这类对稳定运行有严苛要求的系统中，才能构建起一个高效、可靠、易于管理并面向未来的智能化基础网络平台，为各类信息化应用提供坚实的物理支撑。
